ZDJ12 礦用整芯輸送帶機械接頭監測裝置

微信

新浪微博

QQ空間

豆瓣網

百度貼吧

本產品取得國家煤安認證(安全標編號：MFE220622),用于24小時在線監測整芯輸送帶機械接頭(皮帶扣)的狀態，對帶扣傷損進行定性、定量檢測并對傷損程度進行分級報警，實現對輸送帶機械接頭的安全監控。本產品可以廣泛應用于礦山、港口、水泥廠等領域，不僅可以預防斷帶、撕帶事故，而且可以極大縮短檢修時間、提高檢修效率。

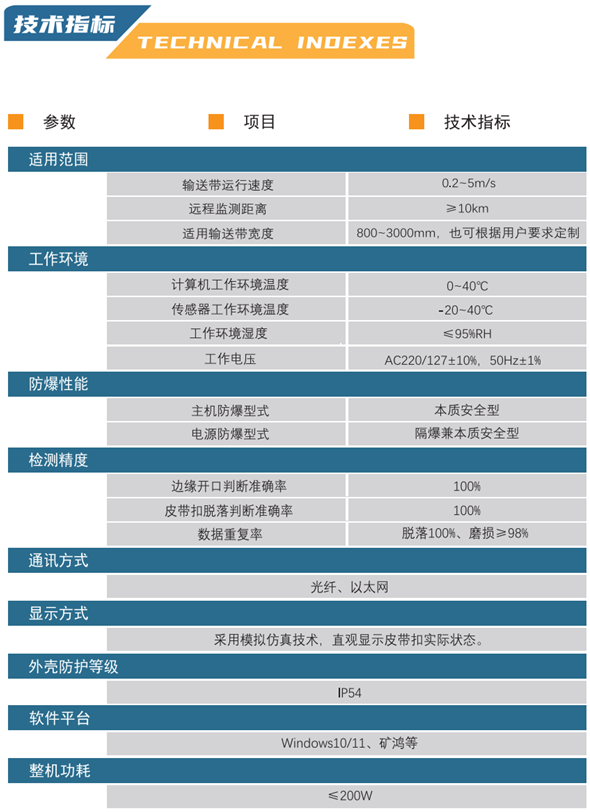

型號 ZDJ12

工作電壓 AC220/127±10% , 50Hz±1%

功耗 ≤200W

適用普通帶式輸送機

產品詳情

產品概述 | Product overview

整芯輸送帶機械接頭監測裝置采用新一代靜態磁性探傷技術、單磁回路測量和直流放大技術，能克服工作點漂移、測量靈敏度高。能準確檢測皮帶扣磨損、脫落、邊緣開口等傷損，并能準確定位，徹底消除事故隱患。設備采用模擬仿真技術，軟件界面整圈顯示所有皮帶扣的傷損狀態和單個皮帶扣在皮帶寬度方向的傷損分布，便于檢修人員快速做出重新釘扣決策。

功能 | Functions

01 實現斷扣、磨損、掉扣、整體形狀變化、邊緣脫扣導致的皮帶兩側開口等異常狀態的在線監測。

02 實現皮帶扣受損情況分級報警，可設置報警值，極限報警并停止輸送帶運行。

03 可通過在皮帶上設置的定位卡實現對各段皮帶和整條皮帶上所有皮帶扣接頭的編號，如需要對某個皮帶扣進行修復，系統可以將該皮帶扣準確停至檢修工位，回收某段皮帶時，可以通過在該段皮帶上設置的定位卡自動查找到該段皮帶后，將該段皮帶停止到指定位置從而方便快速回收。

04 仿真模擬顯示方式，真實顯示皮帶扣的實際狀態，用戶一目了然，軟件界面整圈顯示所有皮帶扣的傷損狀態，便于檢修人員做檢修決策，如是否存在相鄰多個皮帶扣磨損嚴重或者部分脫扣，整圈顯示功能可以幫助檢修人員快速了解整條皮帶的所有接頭狀態。

05 模擬顯示單個皮帶扣在寬度方向的傷損分布，便于檢修人員做出重新釘扣決策，如帶扣傷損是否集中在皮帶寬度方向的中間位置或者是分布在兩邊（中間位置的傷損集中時斷帶風險較大）。

06 防跑偏。傳感器箱略寬于皮帶，防止皮帶跑偏形成漏檢。

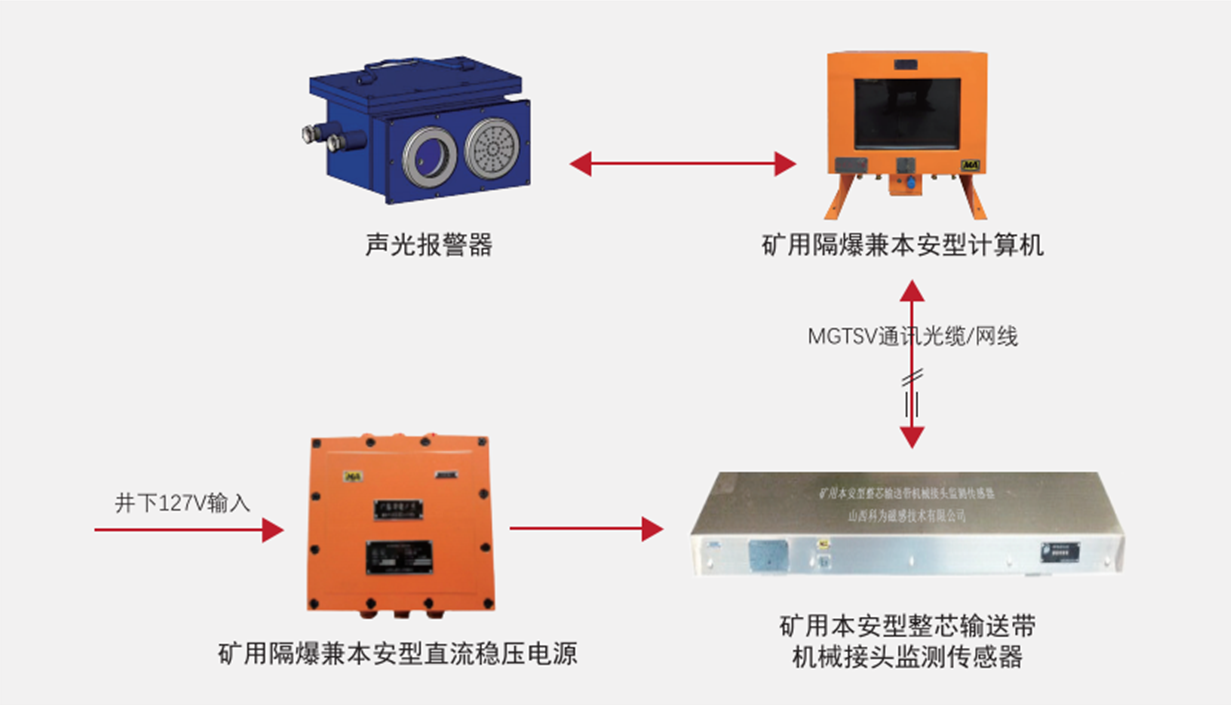

裝置組成 | System Composition

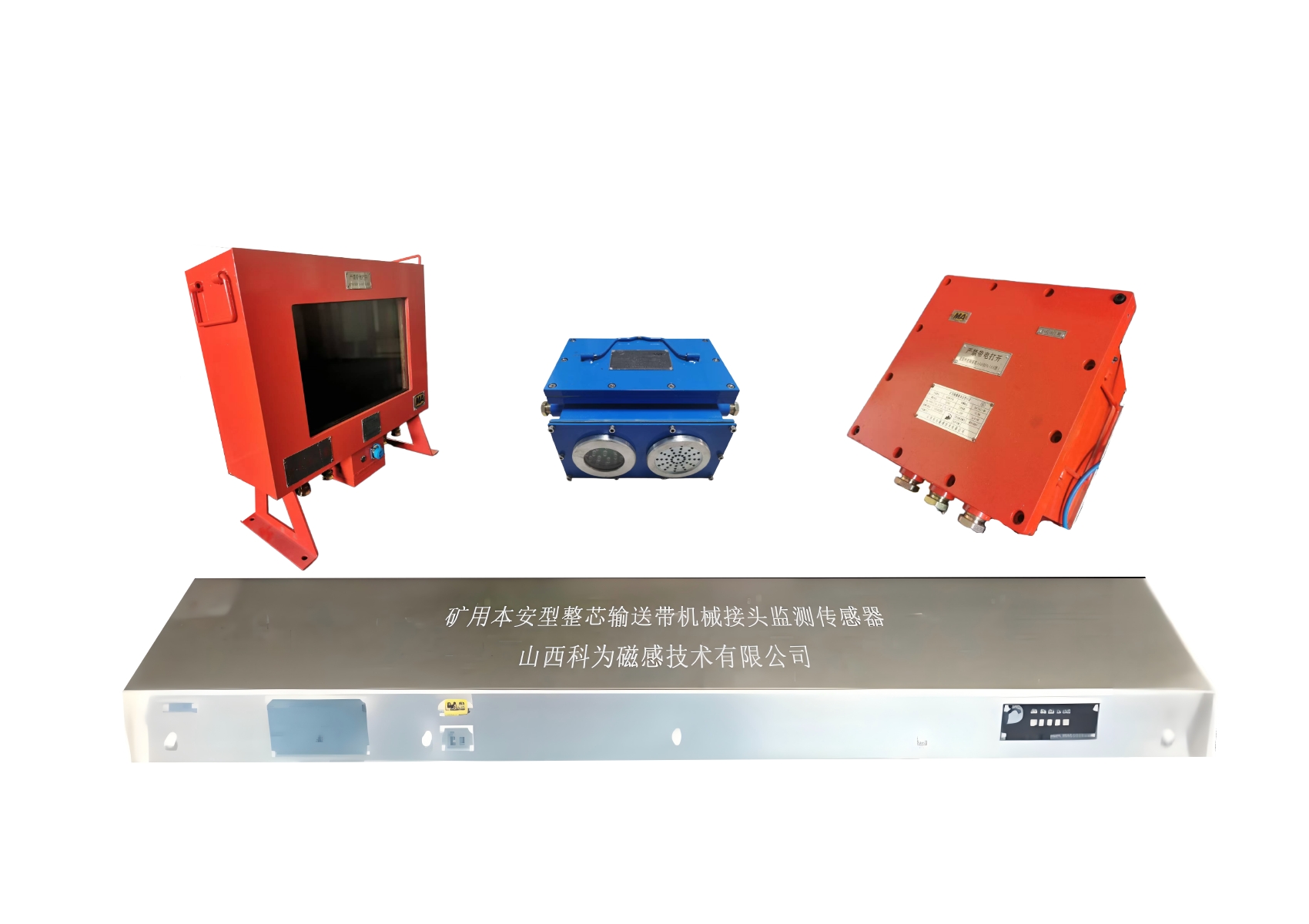

裝置由礦用本安型整芯輸送帶機械接頭監測傳感器、礦用隔爆兼本安型直流穩壓電源、礦用隔爆兼本安型計算機等組成。
