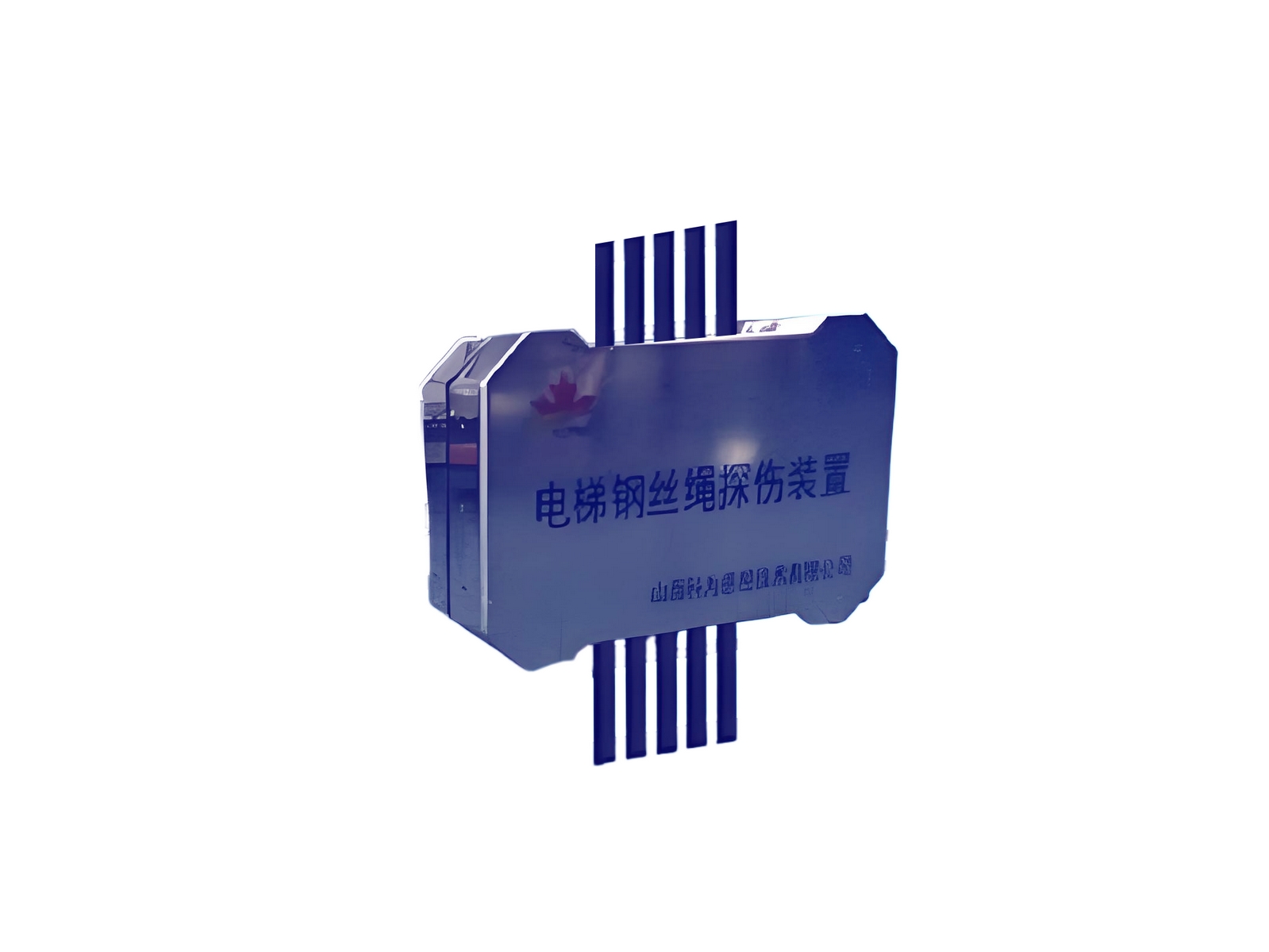

KWGD0X 電梯鋼絲繩檢測裝置

產品概述 | Product overview

本裝置將鋼絲繩的安全隱患降到最低，提高電梯的安全性能。我公司將先進的磁平衡檢測技術應用于本系統，提高的了本系統的檢測精度和準確度。

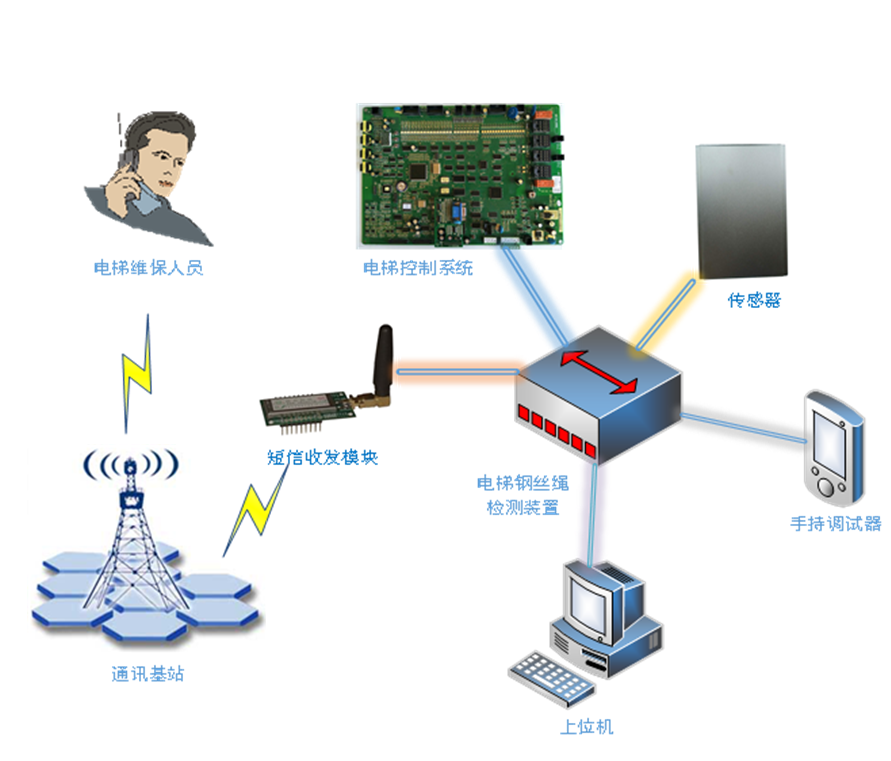

系統組成原理圖 | System Diagram

功   能 | Functions

• 在線監測，準確定位。

• 非接觸式測量。

• 配備精密的速度傳感器，具有方向和定位判別功能。

• LED傷損狀態指示，傳感器狀態指示。

• 遠程短信通知。(選配)

• 手持調試器查看傷損情況。

• 上位機在線實時查看波形、數據存儲、數據回看、數據處理、自動生成檢測報告。

• 軟件自檢功能。

• 系統與電梯主控器通過CAN總線整合到電梯控制系統，方便電梯主控器進行判斷操作。

• 模式選擇：本裝置根據現場情況及用戶需求分為高中低配。低配為標準配置只包含電梯鋼絲繩檢測裝置不帶手持調試器和上位機電腦；中配包含電梯鋼絲繩檢測裝置和手持調試器；高配包含電梯鋼絲繩檢測裝置和手持調試器以及上位機電腦。在以上配置基礎上還可增加短信通知選項。

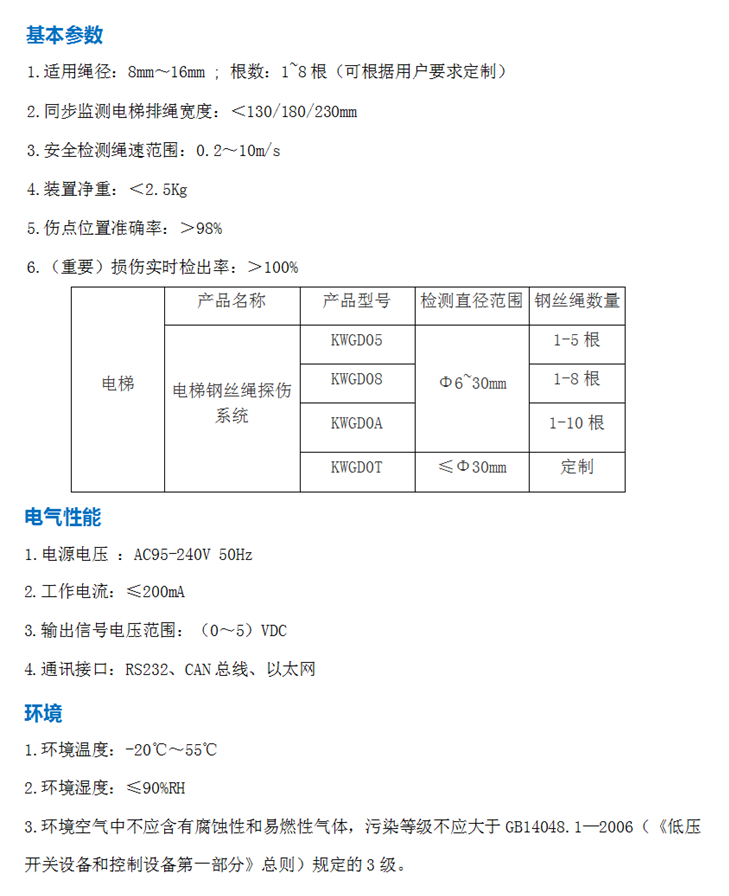

技術指標 | TechnicalSpecification

三種配置模式 | Configuration Mode

1   標準配模式：不含手持調試器和上位機，系統通過傳感器檢測到鋼絲繩有斷絲信號后，由控制器判斷傷損程度，通過藍綠紅三色LED指示來判斷鋼絲繩的傷損情況，其中藍色表示輕度損傷（斷絲率為3%或自行設置）綠色表示中度損傷（斷絲率為5%或自行設置）紅色表示重度損傷（斷絲率為12.5%或自行設置）。

2 中配模式：在標配的基礎上增加手持調試器，用戶除了可以通過三色LED指示來判斷鋼絲繩的傷損情況外，還可以通過手持調試器進行觀察每根鋼絲繩的損傷情況（包括程度、位置、繩速等）。

3 高配模式：在中配模式的基礎上增加上位機實時監控，用戶除了可以通過三色LED指示和手持調試器來判斷鋼絲繩的傷損情況外，還可以通過上位機實時監測每根電梯鋼絲繩的傷損波形及其大小，并智能判斷傷損程度、波形數據存儲、數據回放、自動生成報告等功能。

• 除以上三種配置外，該系統與電梯主控器通過CAN總線整合到電梯控制系統，方便電梯主控器進行判斷操作，該功能可做為選配功能。

• 短信通知功能：該系統通過GSM網絡定時將電梯鋼絲繩的傷損情況以短信方式發送給用戶或維保人員，方便維保人員及時了解電梯鋼絲繩的狀態并采取相關措施。
