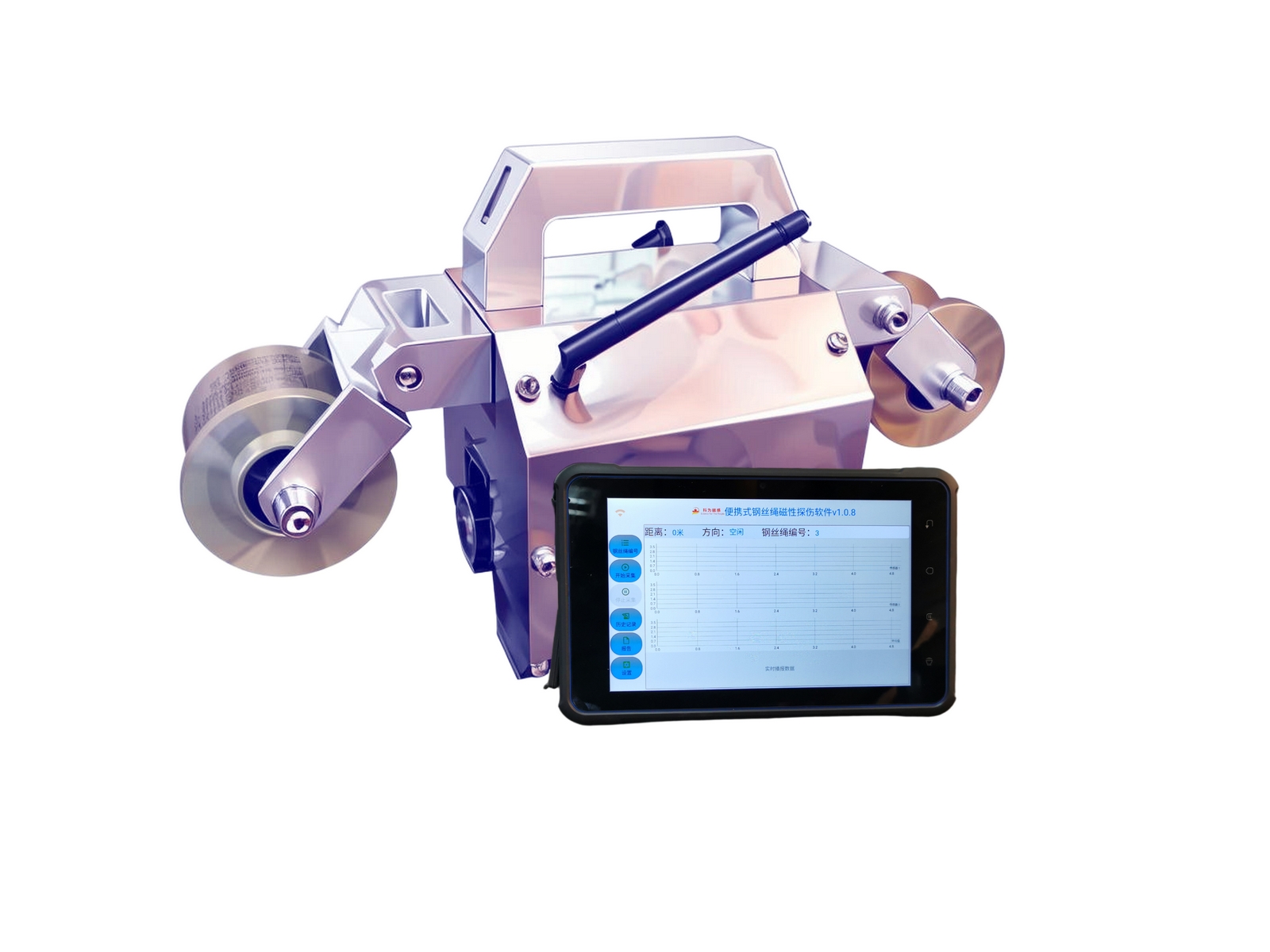

YSC60 礦用本安型鋼絲繩磁性探傷采集器

產品概述 | Product overview

      該設備可實現對鋼絲繩斷絲、磨損、銹蝕、變形等傷損進行準確檢測，并對傷損進行定性、定量分析，是精工制作的便攜式鋼絲繩磁性探傷產品。
      本產品采用鋰電池供電、wifi通訊、外觀小巧、操作簡單、安全可靠，可對多條鋼絲繩進行有效檢測。本安型的設計可適用于煤礦井下瓦斯環境下的鋼絲繩檢測。

功能特點 | Function Characteristic

1   實時動態檢測：

上位機平板計算機或手機實時顯示探傷傳感器采集的數據，檢測波形動態顯示在軟件界面，用戶可直觀看到鋼絲繩的整體傷損狀況和局部傷損的嚴重程度，損傷位置可準確定位。

2 傳感器：

采用“磁平衡”鋼絲繩探傷技術，性能穩定、抗抖動能力強、克服啟停信號、環境適應性強。傳感器內置多組傳感器模塊，可360°全方位檢測鋼絲繩，提高檢測鋼絲繩準確率。

3   通訊方式：

采用wifi通訊方式，具有實時性強、抗干擾性能好、誤碼率低等特點。

4 報警功能：

鋼絲繩斷絲傷損可自動報警。

5   數據回看：

對通過數據回看可以調閱歷次檢測生成的歷史數據，方便對特定傷損的跟蹤檢測和傷損發展的有效監控。

6   自動生成檢測報告:

檢測完成后系統自動生成檢測報告，檢測報告的內容包括鋼絲繩傷損的定位、定性、定量、傷損波形截圖等檢測信息，全面反應鋼絲繩的整體狀況。檢測報告可打印輸出，方便用戶檢閱審批。

工作方式 | Operation Mode

• 在線式：采集器直接與計算機連接，實現在線檢測，計算機顯示測量曲線，檢測完成生成檢測報告。

• 離線式：用戶可以單獨使用采集器測量多條鋼絲繩，完成數據采集，采集完成后與計算機連接對數據進行分析處理，回看數據并生成檢測報告。

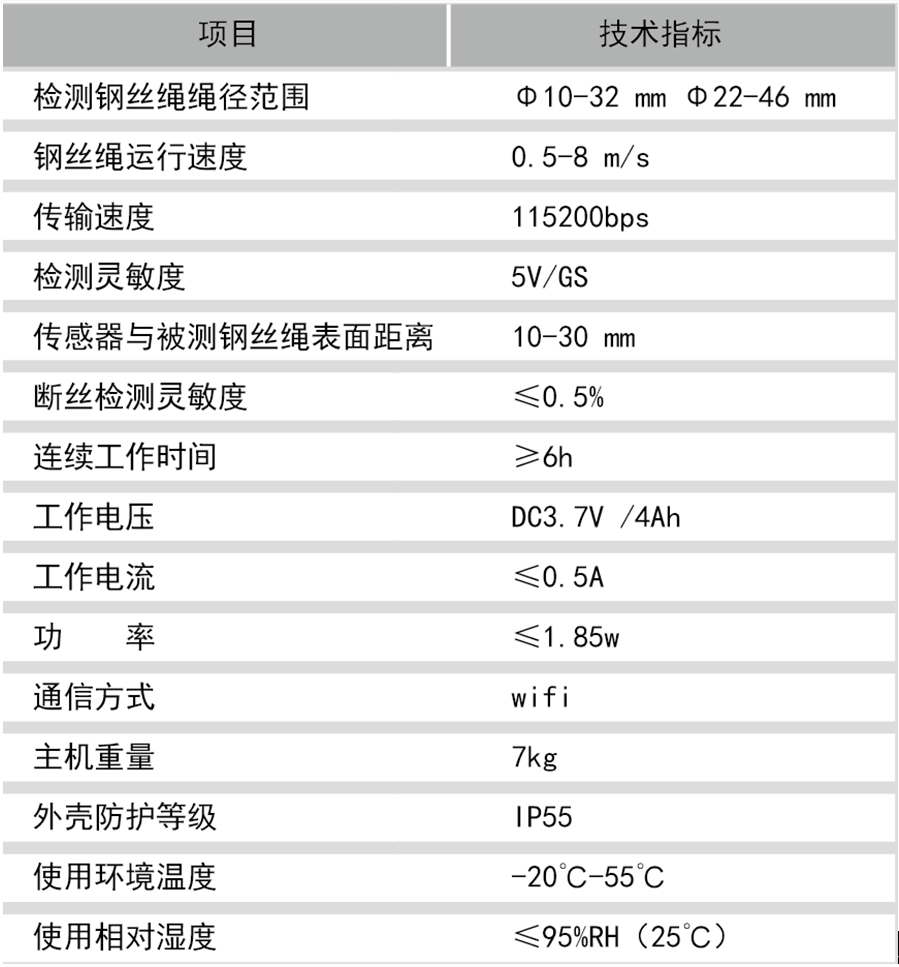

技術指標 | TechnicalSpecification

測試案例 | Test Cases

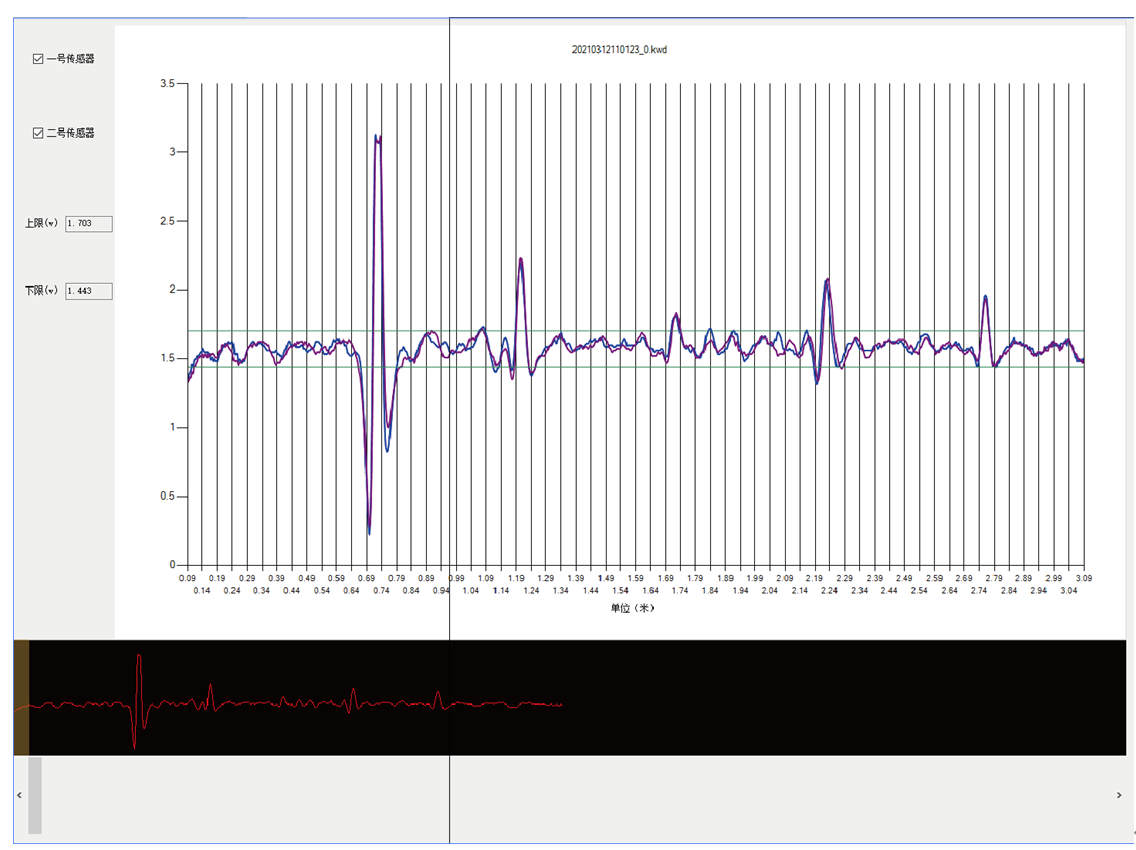

      鋼絲繩探傷儀實時采集鋼絲繩狀態數據，通過wifi將數據上傳給平板計算機實時動態顯示，當監測到鋼絲繩斷絲、斷股等傷損時，軟件通過算法分析出傷損程度并顯示，并準確定位，同時自動報警提醒檢測人員。
